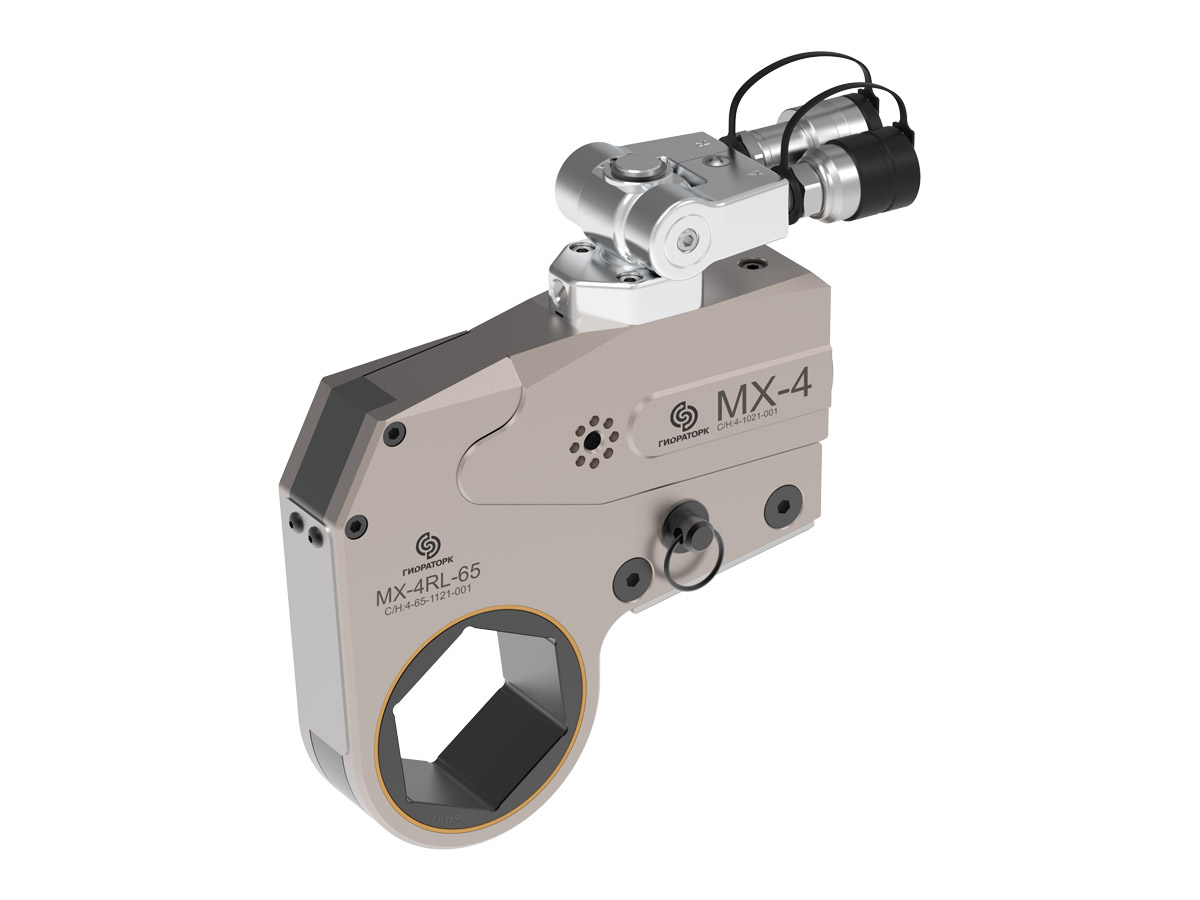

Гайковерты кассетные, универсальный шарнир, MX серия

ОПИСАНИЕ:

  • 3 модели двойного действия.
  • Диапазон крутящих моментов: от 260 до 11700 Нм.
  • Максимальное рабочее давление: 700 бар.
  • Диапазон шестигранников: от 19 до 105 мм.
  • Бронзовая втулка для защиты от истирания.

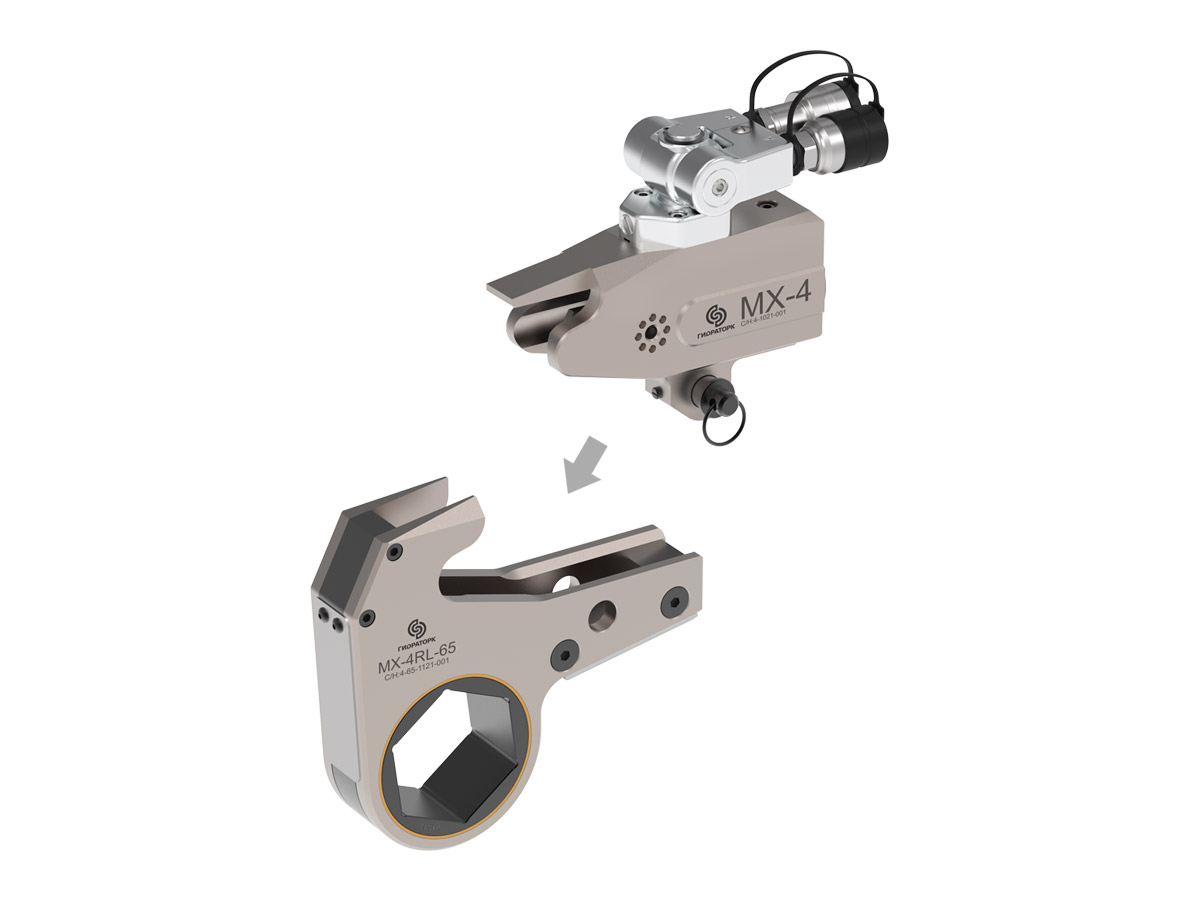

  • Один штифт для подключения привода и кассеты.
  • Опционально, поставляется прочная ручка.

ТОЧНОСТЬ:

  • Выходной крутящий момент обеспечивает точность ±3%.
  • Повторяемость 100%.

КАЛИБРОВКА:

  • По запросу все инструменты поставляются с сертификатом калибровки. Услуга платная.
  • Технические данные измерителя крутящего момента смотрите на стр. 66 каталога "Гидраторк".

ВЫБЕРИТЕ ПРАВИЛЬНЫЙ КРУТЯЩИЙ МОМЕНТ:

  • Выбирайте гидравлический гайковерт, руководствуясь эмпирическим правилом: крутящий момент при откручивании выше примерно на 30% от крутящего момента при затяжке.

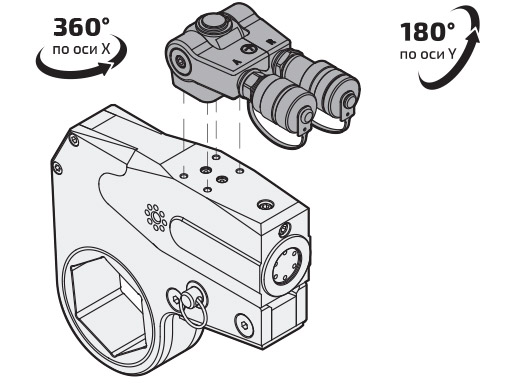

УНИВЕРСАЛЬНЫЙ ШАРНИР, P257:

  • 360° вращение по оси X и 180° вращение по оси Y.
  • Двойное поворотное гидравлическое соединение.
  • В комплекте резьбовые розетка и ниппель с пылезащитными колпачками и два шестигранных штуцера с резьбой 1/4" NPTF на 1/4" NPTF.
  • Встроенный предохранительный клапан защищает от случайного превышения давления.
  • Легкий - алюминиевый сплав.

СПЕЦИФИКАЦИЯ

Модель MX-2 MX-4 MX-8
Размер шестигранника кассеты (мм) 19-60 24-80 50-105
Размер шестигранника кассеты (дюймы) 1.1/16"-2.3/8" 1.1/16"-2.3/8"
2.3/16"-4.1/4"
Мин. крутящий момент (Нм) 260 535 1125
Макс. крутящий момент (Нм) 2600 5350 11700
Вес привода (кг) 1.6 2.7 5.3

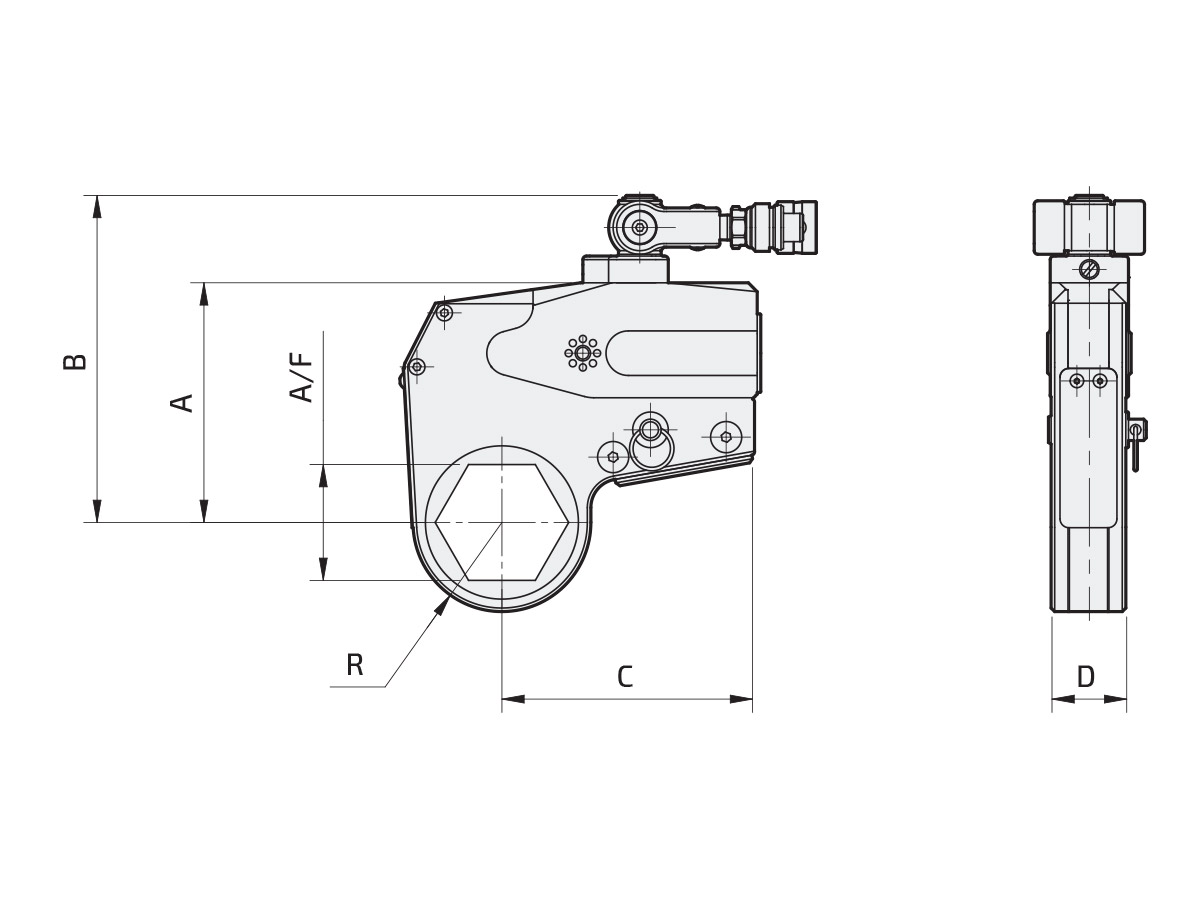

РАЗМЕРЫ

Модель MX-2-C1 MX-4-C1 MX-8-C1
A (мм) 110 130-140 165
B (мм) 160 180-190 215
C (мм) 120 148 185
D (мм) 32.5 42 52
R (мм) 26-45 36-58 44-77
A/F (мм) 19-60 24-80 50-105
A/F (дюймы) 1.1/16"-2.3/8" 1.1/16"-3.1/8" 2.3/16"-4.1/4"

Чертежи
